CS EX-ATEXAntideflagranti EX-ATEX
CARATTERISTICHE
- Aspiratori centrifughi destinati all’utilizzo in atmosfera potenzialmente esplosiva (Direttiva ATEX 2014/34/UE nei paesi membri della Comunità Europea)..
- Idonei per ambito industriale in presenza di gas,vapori e nebbie infiammabili. Omologato con certificato CESI n° 03 ATEX 250.
- Espulsione dell’aria in condotti medio-lunghi.
- Aspiratore gruppo II, categoria 2 per gas, sicurezza costruttiva Ex h, livello protezione apparecchio (EPL) GB, max temp. superficiale T4 (135°C); a richiesta modelli T5 e T6.
- Utilizzabile in aree classificate come zona 1 e 2.
- Ventola e Corpo in lamiera d’acciaio. Corpo verniciato a forno con polveri epossidiche anticorrosione.
- Motore tipo Exd IIC T4 su cuscinetto a sfera classe F con grado di protezione IP55.
- Temp. max aria aspirata: 60°C.
- Il prodotto standard viene fornito con la coclea in posizione CCW 270.
- Su richiesta possono essere fornite posizioni della coclea e senso di rotazione diversi, come indicato nella tabella a pag. 88.
- A partire dal modello 350, i prodotti sono dotati di supporto rigido (sedia) per facilitarne l’installazione.
- Normative di riferimento: EN 80079-36; EN 80079-37.
POSIZIONAMENTO
- A parete
AMBITI APPLICATIVI
Indicato per installazione in ambito commerciale, terziario e industriale. Destinati all'utilizzo in atmosfera potenzialmente esplosiva:
- Negozi.
- Officine.
- Impianti sportivi.
- Supermercati e centri commerciali.
- Depositi e magazzini.
- Industrie.
- Macchinari.

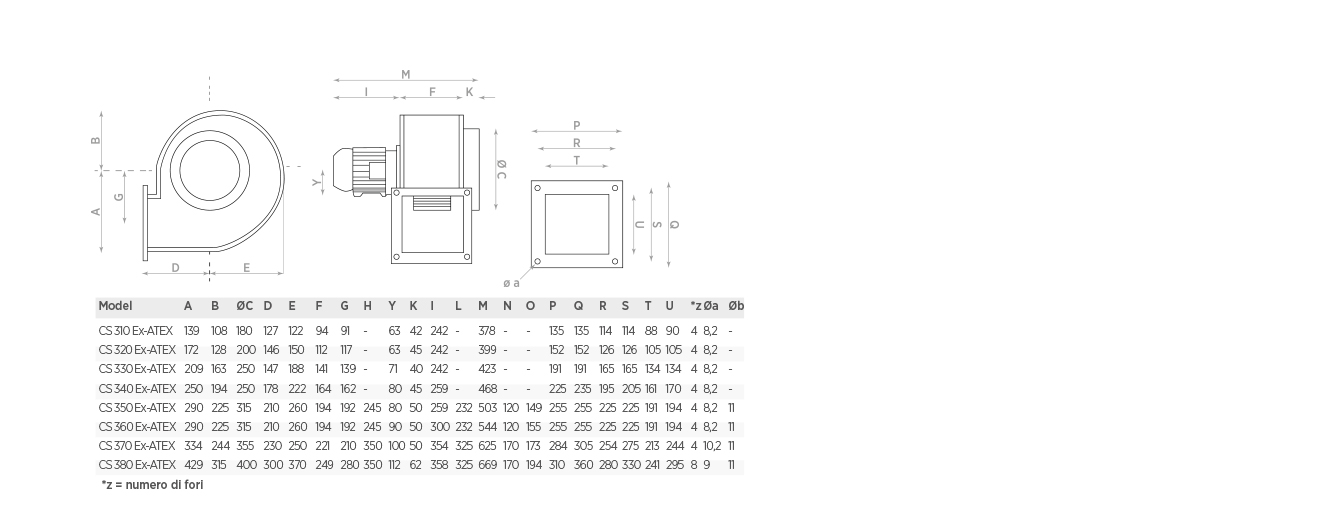

DIMENSIONI
Dati tecnici
scorri la tabella verso destra
| Modello | Codice | Tensione (V) | Frequenza (Hz) | Portata (m³/h) | Press. Max. (mm H₂O) | Press. Max. (Pa) | Potenza (W) | Giri al minuto (RPM) | Peso (Kg) | Marcatura | Motore | N° poli | Corrente Nominale (A) 230 V | Corrente Nominale (A) 400 V | Rumorosità dB(A)2m | Grado IP del motore |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modello | Codice | Tensione (V) | Frequenza (Hz) | Portata (m³/h) | Press. Max. (mm H₂O) | Press. Max. (Pa) | Potenza (W) | Giri al minuto (RPM) | Peso (Kg) | Marcatura | Motore | N° poli | Corrente Nominale (A) 230 V | Corrente Nominale (A) 400 V | Rumorosità dB(A)2m | Grado IP del motore |
| CS 310 4M Ex-ATEX | 0032500 | 230 | 50 | 500 | 16 | 157 | 200 | 1400 | 10 | II 2G Ex h T4 | Monofase | 4 | 1 | 0 | 64 | IP55 |
| CS 320 4M Ex-ATEX | 0032700 | 230 | 50 | 720 | 21 | 206 | 250 | 1400 | 14 | II 2G Ex h T4 | Monofase | 4 | 1,5 | 0 | 67 | IP55 |
| CS 310 4T Ex-ATEX | 0032600 | 230/400 | 50 | 500 | 16 | 157 | 200 | 1400 | 13 | II 2G Ex h T4 | Trifase | 4 | 1 | 0,59 | 64 | IP55 |
| CS 320 4T Ex-ATEX | 0032800 | 230/400 | 50 | 720 | 21 | 206 | 250 | 1400 | 14 | II 2G Ex h T4 | Trifase | 4 | 1,75 | 1 | 67 | IP55 |
| CS 330 4T Ex-ATEX | 0032900 | 230/400 | 50 | 1500 | 38 | 373 | 400 | 1400 | 21 | II 2G Ex h T4 | Trifase | 4 | 1,9 | 1,1 | 70 | IP55 |
| CS 340 4T Ex-ATEX | 0032100 | 230/400 | 50 | 1900 | 47 | 461 | 1000 | 1400 | 31 | II 2G Ex h T4 | Trifase | 4 | 3,5 | 2 | 73 | IP55 |
| CS 350 4T Ex-ATEX | 0033000 | 230/400 | 50 | 2900 | 50 | 490 | 1400 | 1400 | 37 | II 2G Ex h T4 | Trifase | 4 | 4 | 2,31 | 76 | IP55 |
| CS 360 4T Ex-ATEX | 0032200 | 230/400 | 50 | 4100 | 60 | 589 | 1900 | 1400 | 44 | II 2G Ex h T4 | Trifase | 4 | 5,7 | 3,3 | 80 | IP55 |
| CS 370 4T Ex-ATEX | 0033100 | 230/400 | 50 | 5600 | 73 | 716 | 2500 | 1400 | 67 | II 2G Ex h T4 | Trifase | 4 | 8,7 | 5 | 84 | IP55 |
| CS 380 4T Ex-ATEX | 0033800 | 230/400 | 50 | 9100 | 105 | 1030 | 4500 | 1400 | 91 | II 2G Ex h T4 | Trifase | 4 | 15,6 | 9 | 88 | IP55 |
